Čínský výrobce vysílače na hladinu kapaliny v magnetostrikci

Technický parametr

Úvod produktu:

Senzory na úrovni nádrže se skládají ze tří částí: magnetický plovák, senzor a vysílač. Když se magnetická plováková koule magnetostrikčního měřiče nádrže vznáší nahoru a dolů podél potrubí, jak se mění hladina kapaliny, magnetická ocel uvnitř plováku přitahuje spínač rákosu v odpovídající poloze v senzoru, což způsobuje změnu celkové odporu o odporu senzor (nebo napětí). Vysílač poté převede signál měnícího se odporu (nebo napětí) na 4-20 MA proudový signál a vydá jej. A na displeji lze nastavit alarmy s horním a dolním omezením pro realizaci kontroly polohy úrovně kapaliny.

Strukturální princip:

Skládá se ze dvou částí: senzor na úrovni kapaliny a inteligentní desky Hart (aktuální převodník). Float se mění synchronně s hladinou kapaliny, ovládá otevírání a uzavření rákosového spínače, čímž způsobuje lineární změnu vnitřní odolnosti senzoru. Převodník poté převede změnu odporu na standardní signál MA 4-20} MA, který je překrýván s digitálním signálem Hart.

Pracovní princip

Struktura senzorů hladiny nádrže (senzor hladiny ploválního oleje magnetostrikčních) sestává z zkumavek z nerezové oceli (měřicích tyčí), magnetostrikčních vodičů (vlnovodné dráty), pohyblivých plováků (s permanentními magnety uvnitř) a dalších komponent, jak je znázorněno na obrázku výše.
Když senzory na úrovni nádrže fungují, část obvodu vzrušuje pulzní proud na vlnovodním drátu. Když se proud šíří podél vlnovodu, vytvoří pulzní elektromagnetické pole kolem drátu vlnovodu. Přístroj má nainstalovaný plovák na vnější straně měřicí tyče, který se může pohybovat nahoru a dolů podél měřicí tyče, jak se mění hladina kapaliny. Uvnitř plováku je sada permanentních magnetových kroužků. Když magnetické pole pulzního proudu splňuje magnetické pole magnetického kruhu generovaného plovákem, magnetické pole kolem plováku se změní, což způsobí, že vlnový drát generuje torzní vlnový puls v poloze plováku. Puls cestuje zpět podél vlnovodu drátem pevnou rychlostí a je detekován detekčním mechanismem. Měřením časového rozdílu mezi pulzním proudem a torzní vlnou lze přesně určit polohu plováku, tj. Pozice hladiny kapaliny. Přístroj lze také použít k měření hranice mezi dvěma různými kapalinami. Design odolný proti výbuchu, vhodný pro nebezpečné situace, inteligentní návrh elektronického obvodu může vypočítat objem; Jedinou pohyblivou součástí je plovák, takže náklady na údržbu jsou extrémně nízké.

Funkce produktu

Senzory hladiny nádrže se používají pro měření hladiny kapaliny v různých skladovacích nádržích. Má vlastnosti vysoké přesnosti, silné přizpůsobivosti prostředí a snadné instalace. Proto se tento přístroj široce používá v měření hladiny kapaliny, jako je ropa a chemický průmysl, a postupně nahrazuje další tradiční senzory.

1. Silná spolehlivost: Protože používá princip vlnovodu a nemá žádné mechanické pohyblivé části, neexistuje žádné tření ani opotřebení. Celý převodník je uzavřen do trubice z nerezové oceli a nepřichází do kontaktu s měřicím médiem. Senzor funguje spolehlivě a má dlouhou životnost.

2. vysoká přesnost: Pomocí pulsu vlnovodu se měřené posun stanoví měřením doba počátečního a koncového impulsu. Přesnost měření je proto vysoká a rozlišení je lepší než 0. 01%FS, což je obtížné dosáhnout jinými senzory.

3. Dobrá bezpečnost: Výkonnost odolné proti výbuchu, vnitřně bezpečné, bezpečné pro použití, zejména vhodné pro měření chemických surovin a hořlavých kapalin. Při měření není nutné otevírat víko plechovky a vyhnout se nebezpečnému manuálnímu měření.

4. Snadná instalace a údržba: Tento nástroj je obecně nainstalován stávajícím otvorem potrubí v horní části nádrže. Je zvláště vhodný pro instalaci podzemních skladovacích nádrží a uvedení zásobníků do provozu a lze jej nainstalovat bez ovlivnění normální výroby.

5. Usnadnit automatizaci systému: Sekundární nástroj tohoto nástroje přijímá standardní výstupní signály, které usnadňují počítač ke zpracování signálů a realizace síťových prací, což zlepšuje úroveň automatizace celého systému měření.

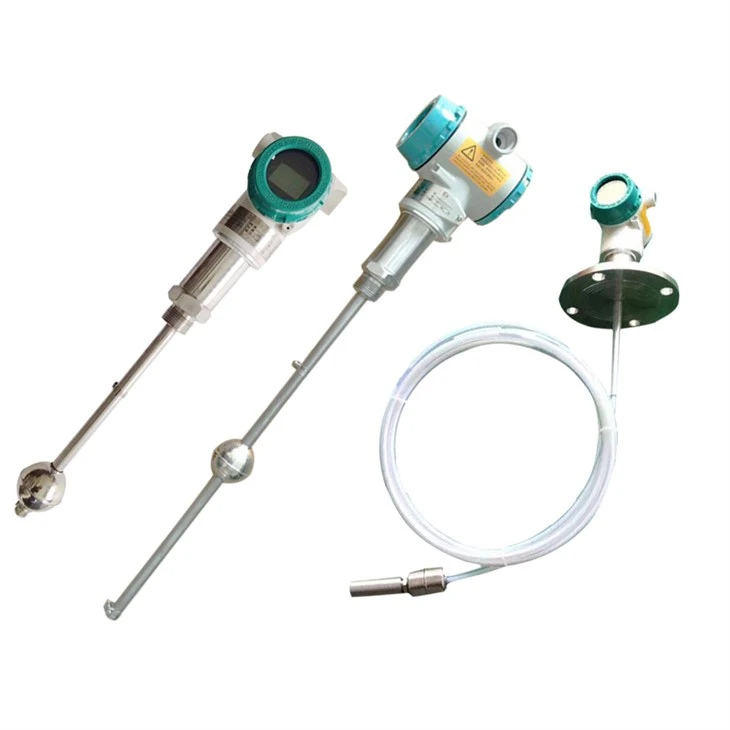

Podrobnosti o produktu

Aplikace produktu

Senzory na hladině nádrží se široce používají v ropě, ukládání chemických surovin, průmyslových procesech, biochemii, medicíně, potravinách a nápojích, správě nádrže, podzemních zásob čerpací stanice a dalších oborech pro průmyslové měření a kontrolu různých hladin nádrže. Kromě toho se používají v prostředích, jako je monitorování hladin přehrady, hladiny nádrže a čištění odpadních vod.

Protože však toto zařízení nemůže přesně měřit viskózní média, je třeba zvážit vliv média, když se rozhodnete jej používat.

osvědčení

12 měsíční záruční období; Celoživotní údržba zdarma
