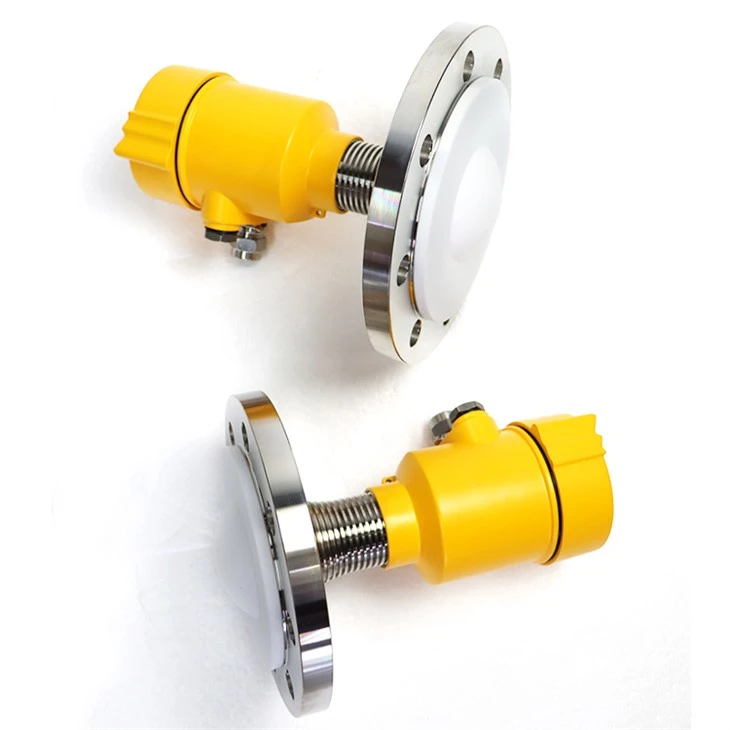

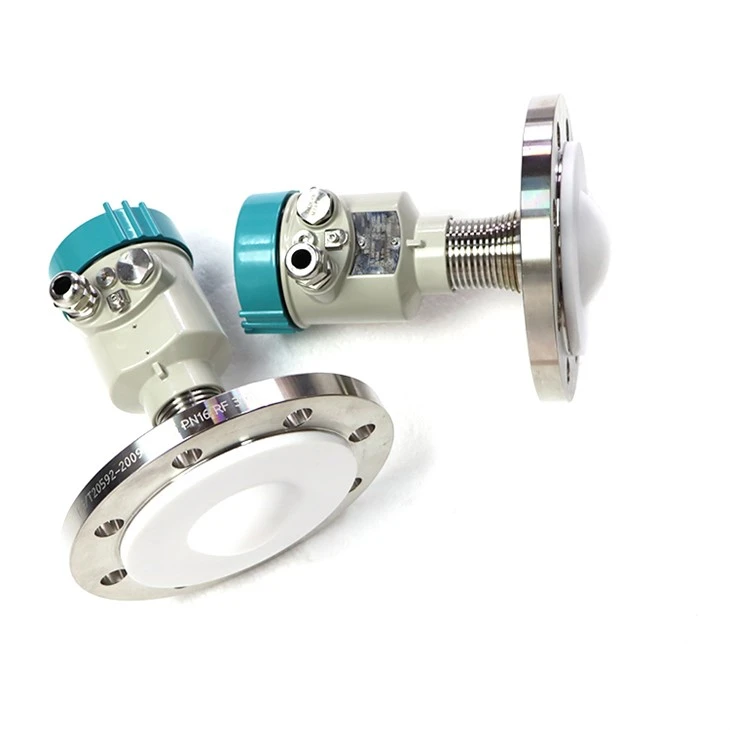

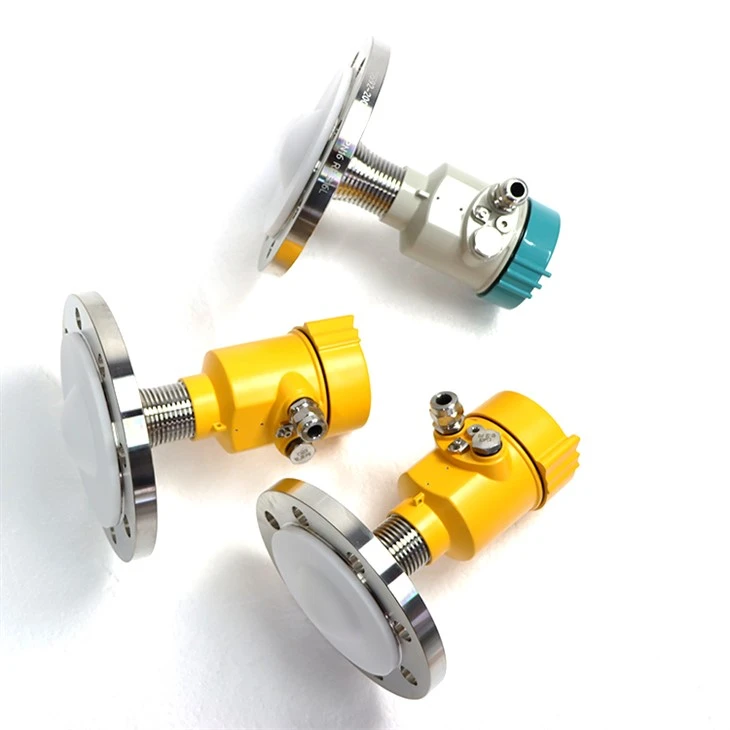

Hladinový radar

Hladinový radar, který měří hladinu kapaliny v odsiřovací věži, využívá mikrovlnné pulzní měření a může normálně pracovat v průmyslovém frekvenčním pásmu s nízkou energií paprsku. Může být instalován v různých kovových a nekovových nádobách nebo potrubích pro kontinuální měření hladiny kapalin, kalů a částic bezkontaktním způsobem.

Odeslat dotaz

Popis

Radar hladiny kapaliny, který měří hladinu kapaliny v odsiřovací věži, využívá mikrovlnné pulzní měření a může normálně pracovat v průmyslovém frekvenčním pásmu s nízkou energií paprsku. Může být instalován v různých kovových a nekovových nádobách nebo potrubích pro kontinuální měření hladiny kapalin, kalů a částic bezkontaktním způsobem. Radar pro měření hladiny kapalin v odsiřovací věži je vhodný pro situace, kde se výrazně mění prach, teplota a tlak a kde existují inertní plyny a pára. Tento radarový hladinoměr je neškodný pro lidské tělo a životní prostředí. Má výhody v tom, že není ovlivněn měrnou hmotností média, není ovlivněn změnami dielektrické konstanty a nevyžaduje kalibraci na místě. Je to dobrá volba, ať už jde o potřeby odvětví nebo ekonomické úvahy zákazníka.

Radar hladiny kapaliny, který měří hladinu kapaliny v odsiřovací věži, je vysílán a přijímán přes anténní systém. Radarové vlny se šíří rychlostí světla a dobu chodu lze elektronickými součástkami převést na signál hladiny kapaliny. Speciální metoda prodloužení času může zajistit stabilní a přesné měření ve velmi krátkém čase. I za složitých provozních podmínek mohou radarové senzory měřící hladiny kapalin v odsiřovacích věžích vytvářet falešné ozvěny. K přesné identifikaci odrazů na úrovni materiálu lze použít mikroprocesorovou technologii a ladicí software.

Technický parametr

Princip fungování

Hladinový radar, dvouvodičový přístroj, který vysílá 4-20analogový signál v mA a překrývá komunikaci HART, nebo čtyřdrátový přístroj RS{2}} MODBUS s maximální vzdáleností měření až 120 metrů. Radarová anténa je dále optimalizována a zpracovávána podle různých pracovních podmínek. Použití nových rychlých mikroprocesorů umožňuje efektivnější analýzu, zpracování a reakce signálu, což mu umožňuje efektivně pracovat v komplexních měřicích prostředích, jako jsou korozivní média, reakční nádoby, prachová sila, nevodivá média a vysoké teploty.

Detaily produktu

Charakteristika

1. Úhel paprsku je menší, což může učinit energii koncentrovanější, čímž má silnější schopnost proti rušení a zlepšuje přesnost a spolehlivost měření;
2. Anténa má malou velikost a snadno se instaluje;
3. Slepá oblast měření je malá, vhodná pro měření malých nádob;
4. Vlnová délka používaná hladinovým radarem je kratší a je vhodnější pro měření hladiny materiálů s malými částicemi;
5. Přijímá bezkontaktní metodu měření a má vlastnosti bez opotřebení a bez znečištění;
6. Výstupní signál radaru hladiny kapalin lze podle potřeby zvolit jako (4-20) mA/HART dvouvodičový systém, čtyřvodičový systém nebo protokol RS485/MODBUS a napájecí napětí čtyřvodičového systému lze snížit na 12VDC.

Aplikace produktu

Hladinový radar je vhodný pro bezdotykové kontinuální měření hladiny kapalin, kalů a částic. Je vhodný do situací s velkými změnami teploty a tlaku, stejně jako do prostředí s inertními plyny a těkavými látkami.
Tato metoda měření využívá technologii mikrovlnných pulzů a může fungovat normálně v průmyslovém frekvenčním pásmu. Energie paprsku je nízká a lze jej instalovat do různých kovových i nekovových nádob nebo potrubí, aniž by došlo k poškození lidského těla a životního prostředí.
Může být také použit v prášku, pevné fázi, kyselině a zásadách, detekci materiálu skladovacích nádrží, měření chemických skladovacích nádrží, měření uhelného prášku cementu, měření ropných skladů v elektrárnách, měření koroze ve farmaceutickém průmyslu a dalších oblastech.

instrukce k instalaci

Doporučená vzdálenost (1) od stěny k vnější stěně instalované krátké trubky:

Ve vzdálenosti 1/6 průměru nádrže od stěny nádrže je minimální vzdálenost 200 mm.

Nelze instalovat nad vstupní otvor (4).

Nelze jej nainstalovat do středové polohy (3). Pokud je vysoce přesný radarový hladinoměr sila instalován uprostřed, bude generovat více falešných ech a interferenční echa způsobí ztrátu signálu.

osvědčení

12měsíční záruční doba; Doživotní bezúdržbový
